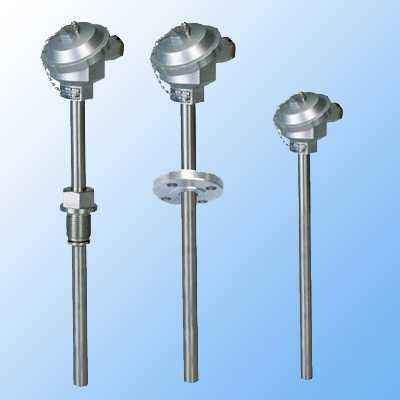

我們來看看熱電偶有哪些故障因素：熱電偶是一種多見的的溫度傳感器,在運用的過程中經常會因為多種攪擾要素的影響,致使熱電偶在運用過程中呈現毛病和差錯。有5點：
1、銜接疑問:很多丈量差錯所形成的意外熱電偶路口。請記住,任何會致使兩種不一樣的金屬接壤的路口。假如你需求添加你的熱電偶導線的長度,你有必要運用準確類型的熱電偶延長線(如k型熱電偶k型)。運用任何別的類型的線,將引入一個熱電偶的接壤處。運用任何銜接器有必要作出準確的熱電偶資料,有必要恪守和準確的極性。
2、引線電阻:為了盡量削減熱分流和進步呼應時刻,熱電偶是由薄的金屬絲(鉑類型的情況下,本錢也是一個思考)。這也許會致使熱電偶具有較高的電阻,它能夠使噪聲靈敏,也也許致使過錯,因為丈量儀器的輸入阻抗。一個典型的露出32awg導線(0.25毫米直徑的)接壤處的熱電偶,將有一個約15歐姆/米的電阻。的picotc-082mΩ輸入阻抗,因而會發生這種電纜12米的差錯小于0.01%。假如需求用細導線或長電纜熱電偶,它是值得保存的熱電偶引線短,然后用熱電偶延長線(這是厚得多,因而具有較低的電阻),熱電偶和丈量儀器之間的運轉。它始終是一個******的預防措施,以你的熱電偶的電阻丈量運用前。一般的原因是大氣顆粒物分散到金屬在極點作業溫度。另一個原因是雜質和化學品分散到熱電偶導線絕緣。假如在高溫下操作,查看探頭絕緣層的標準。
3、噪音:從熱電偶的輸出是一個小的信號,所以,很簡單發生電氣噪聲拿起。大多數丈量儀器回絕任何共模噪聲信號是一樣的兩條電線,這么噪音能夠經過電纜扭在一同,以協助保證兩條電線拿起一樣的噪聲信號的***小化。假如作業在一個十分喧鬧的環境中(如大型電機附近),這是值得思考運用屏蔽的延長線。假如置疑噪聲拾取先關掉一切可疑設備,看看假如讀數的變化。
4、共模電壓:雖然熱電偶信號十分小,通常存在著更大的電壓丈量儀器的輸入。這些電壓也許會形成電感拿起(一個疑問,當測驗電機繞組和變壓器的溫度),或“接地”的路口。一個典型的比如是“接地”的接壤處丈量溫度的熱水管與非絕緣的熱電偶。假如有任何不良的接地銜接幾伏之間也許存在的管道和大地丈量儀器。這些信號再一般形式(在這兩個熱電偶導線一樣),因而不會形成大多數儀器的疑問供給他們不會太大。運用一樣的電纜噪聲概述的預防措施,能夠削減共模電壓,也能夠經過運用絕緣熱電偶。
5、熱分流:一切熱電偶有一定的質量。供熱質量,需求的能量,然后會影響你企圖丈量溫度。思考在試管中的液體溫度丈量的比如:有兩個潛在的疑問。第一是熱能將前往熱電偶導線和散失到大氣中,然后削減導線周圍的液體的溫度。類似的疑問也許發生,假如沒有充沛沉浸在液體中,因為較冷的環境電線上的空氣溫度熱電偶,熱傳導,也許會致使熱電偶的接壤處,以不一樣的溫度,液體自身。在與更薄的導線熱電偶也許會有協助,因為它會致使一個峻峭的溫度梯度沿液體和周圍空氣之間的接壤處的熱電偶導線。假如運用細導線的熱電偶,有必要思考支付引線電阻。熱電偶用細導線銜接到更厚的熱電偶延長線的運用,通常供給了***佳的折衷辦法。
